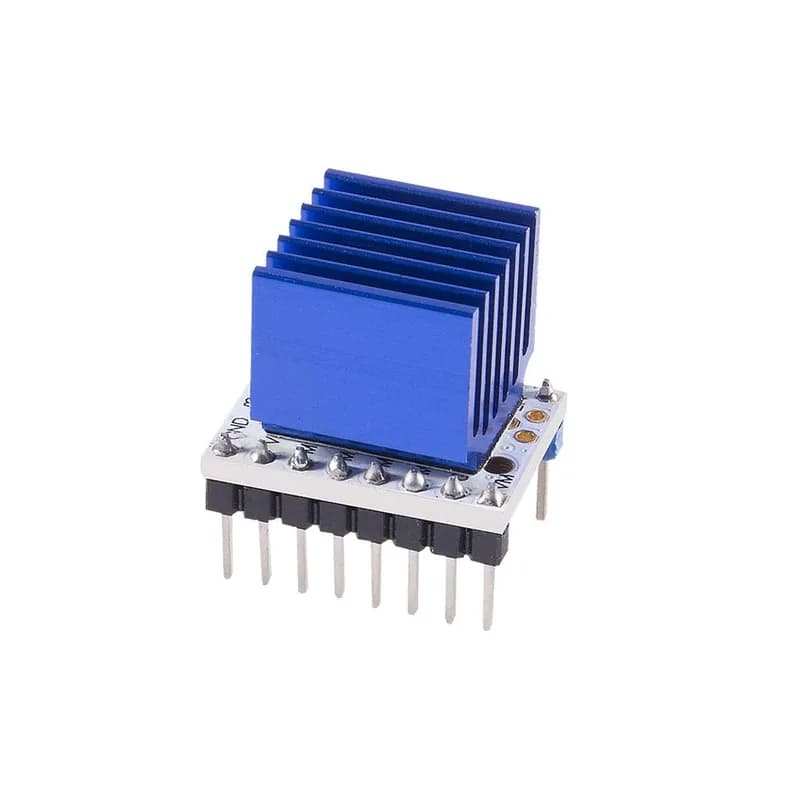

Драйвер шагового двигателя TMC2208 V1.2
Характеристики
- Модель
- TMC2208 V1.2
- Напряжение
- 4.75-36В
- Ток
- до 2А
- Микрошаг
- 1/16 (1/256 интерполяция)
- Интерфейс
- Step/Dir
- Совместимость
- Arduino, RAMPS, CNC Shield
Описание
Драйвер шагового двигателя TMC2208 V1.2 предназначен для управления биполярными шаговыми двигателями. Рабочее напряжение от 4.75 до 36 В, ток до 2 А на фазу. Поддерживает микрошаг до 1/16 через аппаратные пины и до 1/256 с интерполяцией.
Технология StealthChop2 обеспечивает практически бесшумную работу на всех скоростях. Встроенные защиты: от перегрева, короткого замыкания, пониженного напряжения. Низкое сопротивление открытого канала позволяет работать без радиатора.
Управление по интерфейсу Step/Dir. Контакты совместимы с драйверами A4988 и DRV8825, что позволяет заменять их без перепайки. Подходит для Arduino, RAMPS, CNC Shield и других контроллеров.
Размер модуля 20×15 мм, шаг выводов 2.54 мм. Логическое напряжение 3.3-5 В. Применяется в 3D-принтерах, станках с ЧПУ, лазерных граверах и других устройствах, требующих точного и тихого управления.
TMC2208 отличается низким энергопотреблением и высокой эффективностью. Рекомендуется установить электролитический конденсатор 100 мкФ на линию питания для стабильной работы.
